Khởi động mềm, biến tần và tiết kiệm năng lượng

Tìm hiểu khởi động mềm, biến tần và phương pháp tiết kiệm năng lượng.

Biến tần kết hợp động cơ không đồng bộ có thể thay thế giải pháp truyền thông sử dụng van điều khiển và cho phép tiết kiệm điện năng nhờ khả năng thay đổi tốc độ, Việc loại bỏ van tiết lưu sẽ đơn giản hóa đáng kể hệ thống đường ống và giảm thiểu việc tổn hao áp suất.

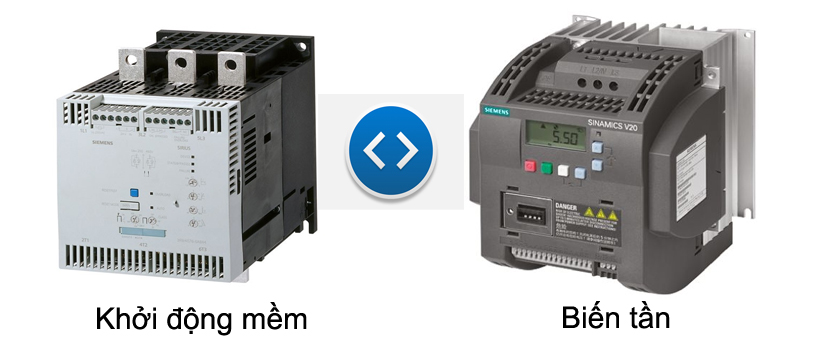

Sử dụng khởi động mềm hay biến tần?

Với một trạm bơm tưới tiêu dù công suất lớn, để khởi động bơm vào chiều tối và dừng lúc bình minh thì chỉ cần khởi động mềm là đủ. Ngược lại, việc điều khiển các vòi phun của một đài nước dù nhỏ vẫn phải cần có biến tần để đạt được các hiệu ứng mỹ thuật động.

Khởi động mềm tăng dần vận tốc động cơ đến tốc độ làm việc nhưng không thể giúp động cơ vận hành ở các vận tốc khác. Thiết bị điện tử công suất này thay thế các điều khiển sao – tam giác truyền thống và rất thích hợp cho các ứng dụng bơm/quạt li tâm để hạn chế dòng khởi động, đây là giải pháp kinh tế nhất để khởi động hay dừng động cơ công suất lớn nhờ

-  Giảm tác hại do quá trình đô động học của lưu chất như triệt sự va đập nước khi khởi động dừng bơm.

-  Bảo vệ tránh chạy khôn tải, mất hoặc ngược pha, quá tải động cơ, kẹt có khí.

-  Giảm ảnh hưởng đến nguồn cung cấp.

-  Khả năng giao tiếp với mạng điều khiển,

Biến tần thay đổi tần số điện áp cấp nguồn cho động cơ nhằm điều chỉnh chế độ phù hợp các yêu cầu của hệ truyền động. Giá trị “tốc độ tham chiếu” lấy từ bộ điều khiển quá trình (lưu lượng hay áp suất). Đây là bộ điều khiển lại PI và có thể tách rời hay tích hợp sẵn trong biến tần. Các tốc độ tham chiếu và các chức năng “tăng tốc/giảm tốc” đôi khi còn được sử dụng để vận thành theo các tính hiệu điều khiển logic. Ngoài các ưu điểm như khởi động mềm, biến tần còn có những tính năng ưu việt khác :

-  Điều chỉnh lưu lượng và áp suất ở mức yêu cầu

-  Hiệu suất cao hơn trong chế độ làm việc liên tục

-  Tự động hóa hoàn toàn

-  Tiết kiệm điện năng đáng kể

Biến tần kết hợp động cơ không đồng bộ có thể thay thế giải pháp truyền thống sử dụng van điều khiển và cho phép tiết kiệm điện năng nhờ khả năng thay đổi tốc độ. Việc loại bỏ van tiết lưu sẽ đơn giản hóa đáng kể hệ thống đường ống và giảm thiểu việc tổn hao áp suất.

Như vậy, cả biến tần và khởi động mềm đều có thể thực hiện việc khởi động hoặc dừng động cơ tốt như nhay. Sự khác biệt có bản trong từng ứng dụng là biến tần có khả năng thay đổi độ làm việc của động cơ nhưng khởi động mềm thì không thể.

Khởi động mềm và tiết kiệm điện năng

Về mặt công nghệ, có thể dễ dàng tích hợp vào khởi động mền chức năng dịch lui pha của sóng điện áp để tiết kiệm điện năng khi động cơ làm việc ở chế độ nhẹ tải. Tuy nhiên, trên thực tế động cơ có thể tốn nhiều điện năng hơn khi sử dụng chức năng này.

Chức năng tiết kiệm điện của khởi động mềm, nếu có, thực chất là nhằm vào việc cải thiện hiệu suất động cơ. Thực tế các chế độ làm việc ảnh hưởng đến phân nửa tổn hao của động cơ, nửa ka là tổn hao cơ ( ma sát và thông gió). Như vậy, với động cơ có hiệu suất 95%, điện năng tiết kiệm được tối đa là 2.5% khoảng thời gian của chu trình làm việc. Nhưng thiết bị cần thiết phải tiết kiệm điện năng như quạt và bơm lại hiếm khi làm việc dưới 80%. Trong những ứng dụng này, việc tiết kiệm điện năng thực sự chỉ đạt được bằng cách giảm tốc độ động cơ.

Đối với những ứng dụng khác mà việc tiết kiệm điện năng có thể cần tính đến như máy nén khí và băng tải, chu trình vận hành thường có xu hướng buộc động có đột ngột quay lại trạng thái đầy tải. Việc áp toàn bộ momen tải lên trục động cơ lập tức như vậy có thể làm động cơ đang ở trạn thái non kích từ hút dòng điện lớn trong quá trình phuc hồi momen theo điện từ, do đó, một phần hoặc tất cả điện năng được tiết kiệm trong lúc non tải sẽ tiêu hao trong quá trình này.

Ngoài ra, để chức năng tiết kiệm điện năng hoạt động, chúng ta không thể sử dụng công tắc tơ nối tắt phần điện tử công suất trong khởi động mềm và do đó chịu thêm tổn hao và ảnh hưởng của hòa tần bậc cao. Thông thường khởi động mềm tiêu tán 3W cho mỗi AMPE của dòng động có và cần phải trừ  đi tổn hao này từ phần điện năng tiết kiện được khi tính hiệu quả thực.

Như vậy mặc dù nhiều nhà sản xuất giới thiệu chức năng điện năng của khởi động mềm, thực tế khó đánh giá và hiệu quả kinh tế khi đưa vào vận hành.

Biến tần và tiết kiệm điện năng

- Lĩnh vực có thể sử dụng biến tần để tiết kiệm điện năng là các hệ thống có mômen tải thay đổi theo tốc độ mà bơm và quạt ly tâm là những ứng dụng điển hình. Quan hệ giữa tải và vận tốc tuân theo luật đồng dạng: lưu lượng tỉ lệ bậc nhất, áp suất tỉ lệ bình phương, công suất tỉ lệ lập phương với vận tốc. Dưới đây, để làm rõ cơ chế tiết kiệm điện năng chúng ta sẽ khảo sát trường hợp bơm ly tâm.

- Trạng thái làm việc của hệ thống bơm có thể biểu diễn trên đồ thị lưu lượng: chế độ làm việc xác lập là giao điểm của đường cong đặc tính bơm và đặc tính hệ thống thủy lực. Ở bên trái điểm này làm, áp suất tạo ra bởi bơm lớn hơn áp suất cần thiết, lưu chất tăng vận tốc và lưu lượng tăng. Ở bên phải điểm làm việc, áp suất bơm tạo ra nhỏ hơn áp suất cần thiết lưu lượng giảm. Tại điểm làm việc, áp suất bơm cân bằng với áp suất hệ thống yêu cầu, lưu chất đạt đến vận tốc ổn định.

- Trong các hệ thống điều khiển lưu lượng bằng van, đặc tính của hệ thống thủy lực thay đổi theo vị trí của van. Điểm vận hành sẽ dịch chuyển trên đường đặc tính bơm tùy theo lưu lượng yêu cầu.

- Ngược lại, khi sử dụng biến tần để điều tiết lưu lượng, đặc tính bơm sẽ thay đổi và điểm làm việc sẽ dịch chuyển dọc theo đường đặc tính của hệ thống thủy lực.
