Trong tháng 3 này, Biến tần Siemens G120C sẽ mở rộng dãi công suất lên đến 132kW

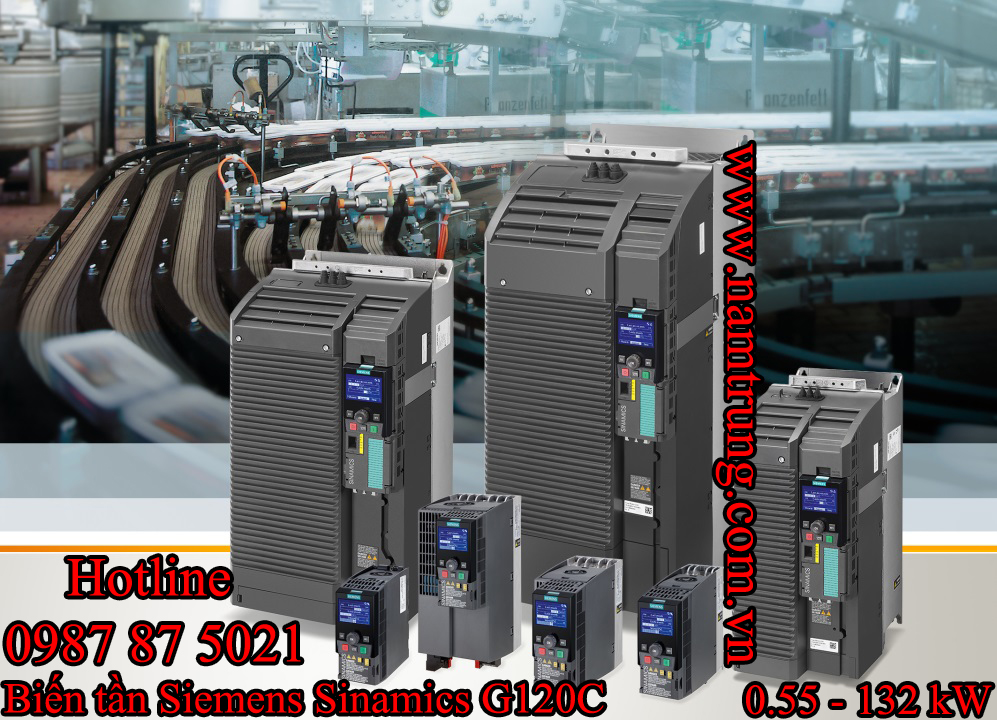

Biến tần Siemens Sinamics G120C FSD, FSE, FSF là thành viên mới trong dòng sản phẩm Sinamics G120C, mở rộng dãi công suất từ 22kW lên đến 132kW sẽ được chính thức tung ra thị trường vào tháng 3 này

Biến tần Sinamics G120C được thiết kế chuyên cho các nhà chế tạo máy với giá thành thấp, kích thước nhỏ gọn giúp giảm kích thước máy, vận hành dễ dàng và rất đa dụng. Các đầu nối được thiết kế ưu việt khiến cho việc lắp đặt dễ dàng hơn. Phần mềm cài đặt nhanh chóng và đơn giản. Một tính năng nổi trội của biến tần G120C là chức năng an toàn STO (safe Torque Off) được tích hợp sẵn – đặc biệt quan trọng khi xuất khẩu sang các nước tiên tiến. Ngoài ra biến tần G120C còn được trang bị thẻ nhớ để sao chép các bộ tham số và có khả năng giao tiếp với các chuẩn truyền thông  khác nhau như PROFINET, PROFIBUS DP, USS/Modbus RTU và CANopen.

Với tính năng điều khiển vecto, biến tần Siemens G120C giúp giảm tiêu thụ năng lượng một cách tối ưu nhờ điều khiển chính xác dòng từ thông của động cơ. Biến tần G120C được xem là một phần tử của giải pháp tự động hóa tích hợp toàn diện (TIA) của Siemens. Việc cài đặt và vận hành cũng rất nhanh và đơn giản nhờ cổng giao tiếp USB, bảng điều khiển BOP-2 và bảng điều khiển thông minh IOP.

Đặc biệt, dãi công suất được mở rộng lên đến 132kW, giúp biến tần Siemens G120C đáp ứng tất cả các ứng dụng như bơm, quạt, máy nén khí, băng tải, băng chuyền, máy trộn, máy đùn và nhiều ứng dụng khác.

Sinamics G120C – Đặc điểm nổi bật

-       Cấu tạo cơ khí: nhỏ gọn, cài đặt, vận hành và bảo trì đơn giản, có thể lắp liền kề mà không làm suy hao công suất, đầu cắm dây cũng rất thuận tiện, bo mạch được mạ nhiệt đới hóa, có thể vận hành ở môi trường nhiệt độ đến 60 độ C =>> Giảm tối đa kích thước tủ điện, tuổi thọ cao và đáng tin cậy, có thể lắp đặt trong các tủ điều khiển rất nhỏ và đặt sát bên cạnh máy.

-       Cấu tạo điện tử: tích hợp sẵn modun hãm (thắng) điện trở, tích hợp chức năng an toàn STO, các đầu vào được cách ly về điện, có khe cắm thẻ nhớ SD =>> lắp đặt cơ khí nhanh gọn, chạy thử và bảo trì đơn giản, thuận tiện, tích hợp với hệ thống tự động hóa cao.

Thông số kỹ thuật

Characteristics

Specification

Điện áp

3AC 380V ...480V  (-20%... +10%)

Dãi công suất  (LO / kW)

22 kW ... 132 kW (FSD to FSF)

Dòng điện định mức

43 A ... 237A (FSD to FSF)

Tần số đầu vào

47 ... 63 Hz

Khả năng chịu quá tải (LO)

1.5 x rated output current (150%) for 3 seconds plus

1.1 x rated output current (110%) for 57 seconds plus

1.0 x rated output current (100%) for 240 seconds

Khả năng chịu quá tải (HO)

2.0x rated output current (200%) for 3 seconds plus

1.5 x rated output current (150%) for 57 seconds plus

1.0 x rated output current (100%) for 240 seconds

Cấp bảo vệ

IP20

Nhiệt độ môi trường làm việc

-10 °C ... 40 °C (LO)

-10 °C ... 40 °C (HO)

Nhiệt độ môi trường tối đa

50 °C

Thông số kích thước

Frame size

Width (mm)

Height (mm)

Power Module             Shield plate

(Top / Bottom)

Depth (mm)

FSD

200

472

152

237

FSE

275

551

177

237

FSF

305

708

257

357

Chiều dài cáp kết nối với motor

Framesize

without output choke and fulfilling EMC C2

without output choke

with two output chokes in series

Screened

Unscreened

Screened

unscreened

Screened

Unscreened

FSD

150m

Not supported

 200m

300m

350m

525m

FSE

150m

Not supported

 200m

300m

350m

525m

FSF

150m

Not supported

 300m

450m

525m

800m

Hỗ trợ phần mềm

The SINAMICS G120C FSD, FSE and FSF are working with the firmware version >= V4.7 SP6

HF1 (109482659).

Công cụ

The SINAMICS G120C FSD, FSE and FSF are supported by the following tools.

DT Configurator SINAMICS SELECTOR  from March 2017 STARTER from V4.5 SP1 Startdrive from V13 SP1 with HSP for SINAMICS firmware V4.7.6 SIZER from April 2017

Lựa chọn biến tần Siemens Sinamics G120C và mã đặt hàng

Rated Power (LO / kW)

Rated Power (LO / hp)

Rated Power

(HO / kW)

Rated Power

(HO / hp)

Rated Output Current  (A)

Frame Size

Article- number

22

25

18.5

20

43

FSD

6SL3210-1KE24-4xF1

30

30

22

25

58

FSD

6SL3210-1KE26-0xF1

37

40

30

30

68

FSD

6SL3210-1KE27-0xF1

45

50

37

40

82.5

FSD

6SL3210-1KE28-4xF1

55

60

45

50

103

FSE

6SL3210-1KE31-1xF1

75

75

55

60

136

FSF

6SL3210-1KE31-4xF1

90

100

75

75

164

FSF

6SL3210-1KE31-7xF1

110

125

90

100

201

FSF

6SL3210-1KE32-1xF1

132

150

110

125

237

FSF

6SL3210-1KE32-4xF1

x: A = Filtered, U = Unfiltered

Certifications

CE c-Tick UL cUL/CSA RoHS Functional Safety

Accessories

Output Chokes

The SINAMICS G120C FSD, FSE and FSF are supported by the following output chokes.

SINAMICS G120C FSD, FSE and FSF

Output Choke (*)

Frame Size

Power (LO) kW

FSD

22

6SE6400-3TC07-5ED0

FSD

30

6SE6400-3TC07-5ED0

FSD

37

6SE6400-3TC07-5ED0

FSD

45

6SE6400-3TC14-5FD0

FSE

55

6SE6400-3TC14-5FD0

FSF

75

6SE6400-3TC14-5FD0

FSF

90

6SE6400-3TC14-5FD0

FSF

110

6SL3000-2BE32-1AA0

FSF

132

6SL3000-2BE32-6AA0

*:  The following boundary conditions for used output chokes:

• Only nominal pulse frequency or lower allowed
• Max. Output frequency 150Hz

Brake Resistors

The SINAMICS G120C FSD, FSE and FSF are supported by the following brake resistors.

SINAMICS G120C FSD, FSE and FSF

Brake Resistor

Frame Size

Power (LO) kW

FSD

22

JJY: 023422620001

FSD

30

JJY: 023424020001

FSD

37

JJY: 023424020001

FSD

45

JJY: 023434020001

FSE

55

JJY: 023434020001

FSF

75

JJY: 023454020001

FSF

90

JJY: 023454020001

FSF

110

JJY: 023464020001

FSF

132

JJY: 023464020001
